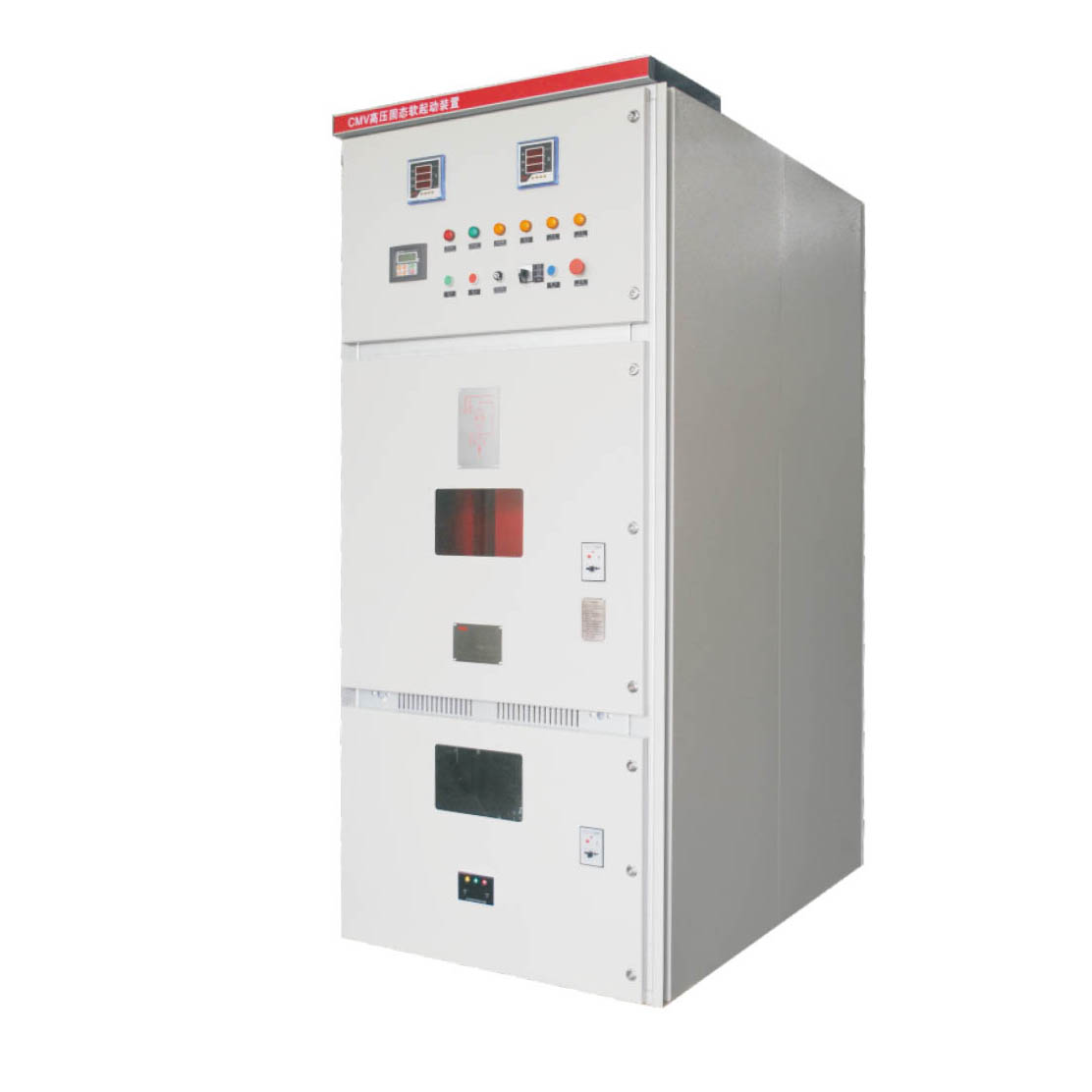

西驰 CMV高压固态软起动装置

西驰 CMV-G型(固定式)高压固态软起动装置特点：

以晶闸管阀体作为主电路部件，具有技术先进，工作可靠、结构模块化、免维护的优点；

产品适应能力强，能在国内外孤网或发电机组供电情况下正常工作；

基于32位ARM核微控制器执行中心控制，具有响应速度快、 控制精度高，抗干扰能力强 等优势；

柜体釆用KYN28结构，外观美观大方，材料釆用覆铝锌板，经多重折弯组装而成。所有的控制操作均在柜门关闭状态下进行；

高低压分离，柜体由低压室、高压室、阀组室三部分组成，具有五防闭锁功能；

柜体和标准开关柜一致，可方便的完成同现场其它高压开关柜并柜，使整个系统风格统 一、美观；

阀组不可抽出；

防护等级：IP40。

西驰 CMV-S型(手车式) 高压固态软起动装置特点：

具有CMV-G型所有的电气性能；

阀组安装在可抽出的KYN28中置高压柜中，可控硅阀体釆取小车安装 方式，便于用户检修试验及维护；

柜体和标准开关一致，可方便的完成同现场其它高压开关柜并柜，使整个系统风格统一、美观；

防护等级：IP40。

西驰 CMV-E型(一体式) 高压固态软起动装置特点：

将开关柜、软起动柜、旁路柜三合一的一体化设计，体积小，安装方便;

标准配置中包括网侧真空断路器和旁路真空接触器，无需配置运行柜或开关柜，高设计成本一去不复返；

体积小，同等功率下体积为其它方式软起动的50%-60% 安装方便，节约空间。适合任何地方安装，与其它设备布置没有距离要求;

柜体选用进口的敷铝锌板，经CNC机床加工，完全金属铠装，组装式结构，组合方案广，采用先进的多重折边工艺，用拉铆螺母螺栓连 接，且精度高、抗腐蚀、重量轻、强度高、零件通用性强;

可配装国产的ZN63A—12（VSI）系列或进口VD4系列真空断路器，适用性广、可靠性高、实现长年免维护; 各类手车按模数积木式变化，保证同规格车可自由互换，不同规格车绝对不能进入;

高可靠的联锁装置，完全满足“五防”要求; 断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。 各高压室均有泄压通道，确保人身安全; 面门装有观察窗，可观察室内元件工作状态。

防护等级：IP40。

注：断路器可抽出，阀体不可抽出

西驰 CMV 高压固态软起动基本参数：

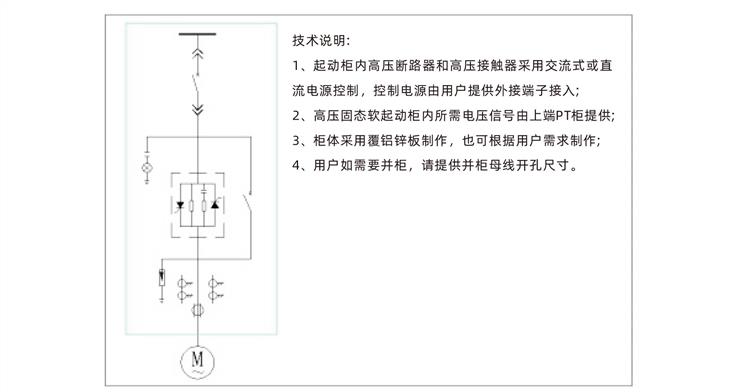

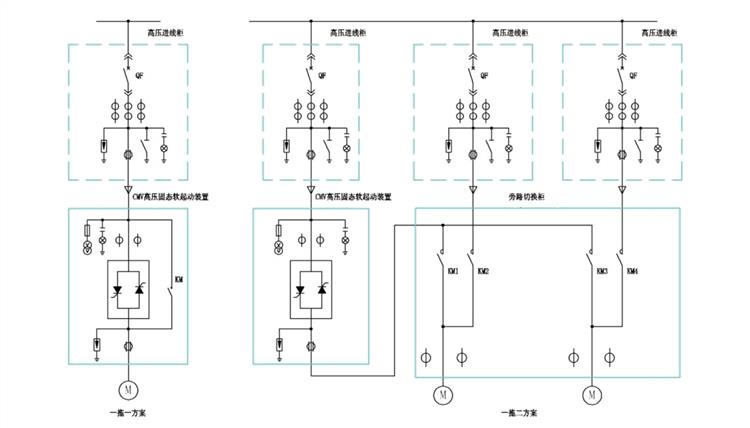

西驰 CMV 高压固态软起动解决方案：

西驰 CMV 高压固态软起动产品尺寸：
