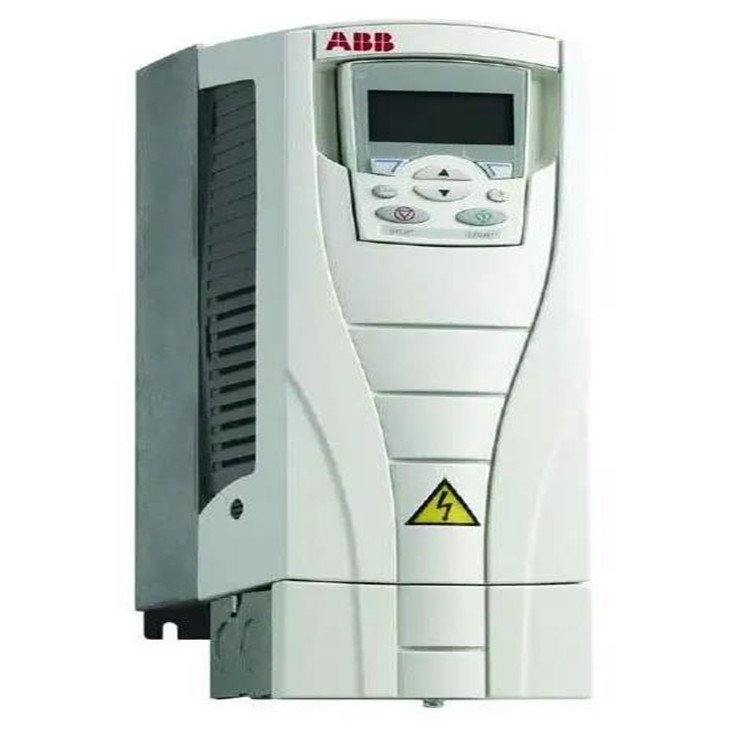

Стандартный преобразователь частоты ACS510
Диапазон мощности: 1.1 to 160kW
Удовлетворение ваших потребностей в энергосбережении
Приложения
ACS510 - это еще один низковольтный привод переменного тока компании ABB. Он используется в широком спектре промышленных областей и подходит для различных типов нагрузок. ACS510 также оптимизирован для применения с вентиляторами и водяными насосами.Типичные области применения включают подачу воды под постоянным давлением, охлаждающий вентилятор, вентилятор метро и туннелей и т.д.
Основные характеристики стандартного преобразователя частоты ACS510
●диапазон мощности от 1,1 до 160 кВт
● надежное применение вентиляторного насоса
● расширенная панель управления
●запатентованная технология уменьшения гармоник: реактор с переменной индуктивностью
● плавный запуск цикла
● определяемая пользователем U / F кривая
● режим переопределения
●встроенный радиочастотный фильтр в стандартной конфигурации, подходящий для первой и второй сред
● Сертификация CE
Стандартный преобразователь частоты ACS510 Параметры продукта
| Входное напряжение: трехфазный AC380V ~ 480V (частота: 50/60 Гц; цена не включает панель управления; степень защиты: IP21) |
| Код номер. | Тип | Квадратный крутящий момент | Рамка |
|
| PN（kW ） | I2N（A） | Size |
| 3ABD00015741-D | ACS510-01-03A3-4 | 1.1 | 3.3 | R1 |
| 3ABD00015742-D | ACS510-01-04A1-4 | 1.5 | 4.1 |
| 3ABD00015743-D | ACS510-01-05A6-4 | 2.2 | 5.6 |
| 3ABD00015744-D | ACS510-01-07A2-4 | 3 | 7.2 |
| 3ABD00015745-D | ACS510-01-09A4-4 | 4 | 9.4 |
| 3ABD00015746-D | ACS510-01-012A-4 | 5.5 | 11.9 |
| 3ABD00015747-D | ACS510-01-017A-4 | 7.5 | 17 | R2 |
| 3ABD00015748-D | ACS510-01-025A-4 | 11 | 25 |
| 3ABD00015749-D | ACS510-01-031A-4 | 15 | 31 | R3 |
| 3ABD00015750-D | ACS510-01-038A-4 | 18.5 | 38 |
| 3ABD00021615-D | ACS510-01-046A-4 | 22 | 46 |
| 3ABD00015752-D | ACS510-01-060A-4 | 30 | 60 | R4 |
| 3ABD00015753-D | ACS510-01-072A-4 | 37 | 72 |
| 3ABD00021616-D | ACS510-01-088A-4 | 45 | 88 |
| 3ABD00019055-D | ACS510-01-125A-4 | 55 | 125 | R5 |
| 3ABD00015756-D | ACS510-01-157A-4 | 75 | 157 | R6 |
| 3ABD00015757-D | ACS510-01-180A-4 | 90 | 180 |
| 3ABD00015758-D | ACS510-01-195A-4 | 110 | 205 |
| 3ABD00022031-D | ACS510-01-246A-4 | 132 | 245 |
| 3ABD00027039-D | ACS510-01-290A-4 | 160 | 290 |
| Входное напряжение: трехфазный AC380V ~ 480V (частота: 50/60 Гц; цена не включает панель управления; степень защиты: IP54) |
| Код номер. | Тип | Квадратный крутящий момент | Рамки |
|
| PN（kW ） | I2N（A） | Size |
| 3ABD00015759-D | ACS510-01-03A3-4+B055 | 1.1 | 3.3 | R1 |
| 3ABD00015760-D | ACS510-01-04A1-4+B055 | 1.5 | 4.1 |
| 3ABD00015761-D | ACS510-01-05A6-4+B055 | 2.2 | 5.6 |
| 3ABD00015762-D | ACS510-01-07A2-4+B055 | 3 | 7.2 |
| 3ABD00015763-D | ACS510-01-09A4-4+B055 | 4 | 9.4 |
| 3ABD00015764-D | ACS510-01-012A-4+B055 | 5.5 | 11.9 |
| 3ABD00015765-D | ACS510-01-017A-4+B055 | 7.5 | 17 | R2 |
| 3ABD00015766-D | ACS510-01-025A-4+B055 | 11 | 25 |
| 3ABD00015767-D | ACS510-01-031A-4+B055 | 15 | 31 | R3 |
| 3ABD00015768-D | ACS510-01-038A-4+B055 | 18.5 | 38 |
| 3ABD00021617-D | ACS510-01-046A-4+B055 | 22 | 46 |
| 3ABD00015770-D | ACS510-01-060A-4+B055 | 30 | 60 | R4 |
| 3ABD00015771-D | ACS510-01-072A-4+B055 | 37 | 72 |
| 3ABD00021618-D | ACS510-01-088A-4+B055 | 45 | 88 |
| 3ABD00019056-D | ACS510-01-125A-4+B055 | 55 | 125 | R5 |
| 3ABD00015774-D | ACS510-01-157A-4+B055 | 75 | 157 | R6 |
| 3ABD00015775-D | ACS510-01-180A-4+B055 | 90 | 180 |
| 3ABD00015776-D | ACS510-01-195A-4+B055 | 110 | 205 |
| 3ABD00022032-D | ACS510-01-246A-4+B055 | 132 | 245 |
| 3ABD00027042-D | ACS510-01-290A-4+B055 | 160 | 290 |
| ACS510 Параметры |
| Код No. | Имя опции | Тип |
| 3ABD64739000 | Фундаментальная панель управления | ACS-CP-C |
| 3ABD68232902 | Вспомогательная панель управления для Азии | ACS-CP-D |
| 3ABD68294673 | Компоненты для установки панели управления винтового типа; Включая кабель длиной 3 м, прокладку, крепежные винты и монтажные чертежи | ACS/H-CP-EXT |
| 3ABD0000013086 | Комплект для установки панели управления; Монтажный кронштейн с кабелем длиной 3 м и подключаемой панелью | OPMP-01 |
| 3ABD00014656 | Компоненты для установки панели управления типа кронштейна; Включая кабель длиной 3 м и пластиковый крепежный кронштейн | ACS/H-CP-CABINET |
| 3ABD68300029 | подключение панели управления 3 м | OCAT-02 |
| 3AUA0000002040-D | Удлинитель релейного выхода | OREL-01 |
| 3AUA0000003489-D | (110/230 В)/24 В модуль преобразования цифрового входного сигнала | OHDI-01 |
| Тормозной прерыватель (отдельный комплект) и тормозной резистор |
| 3ABD00017551 | Комплект для монтажа на фланец, R1 | FMS-R1 |
| 3ABD00017550 | Комплект для монтажа на фланец, R2 | FMS-R2 |
| 3ABD00017549 | Комплект для монтажа на фланец, R3 | FMS-R3 |
| 3ABD00017548 | Комплект для монтажа на фланец, R4 | FMS-R4 |
| 3ABD00017552 | Комплект для монтажа на фланец, R5 | FMS-R5 |
| 3ABD00017553 | Комплект для монтажа на фланец, R6 | FMS-R6 |
| Фильтр du / dt |
| Тип | Выходной дроссель |
| ACS510-01-03A3-4 | NOCH0016-6X |
| ACS510-01-04A1-4 |
| ACS510-01-05A6-4 |
| ACS510-01-07A2-4 |
| ACS510-01-09A4-4 |
| ACS510-01-012A-4 |
| ACS510-01-017A-4 |
| ACS510-01-025A-4 | NOCH0030-6X |
| ACS510-01-031A-4 |
| ACS510-01-038A-4 |
| ACS510-01-046A-4 | NOCH0070-6X |
| ACS510-01-060A-4 |
| ACS510-01-072A-4 |
| ACS510-01-088A-4 |
| ACS510-01-125A-4 | NOCH0120-6X |
| ACS510-01-157A-4 | FOCH0260-70 |
| ACS510-01-180A-4 |
| ACS510-01-195A-4 |
| ACS510-01-246A-4 |
| ACS510-01-290A-4 | FOCH0320-50 |
